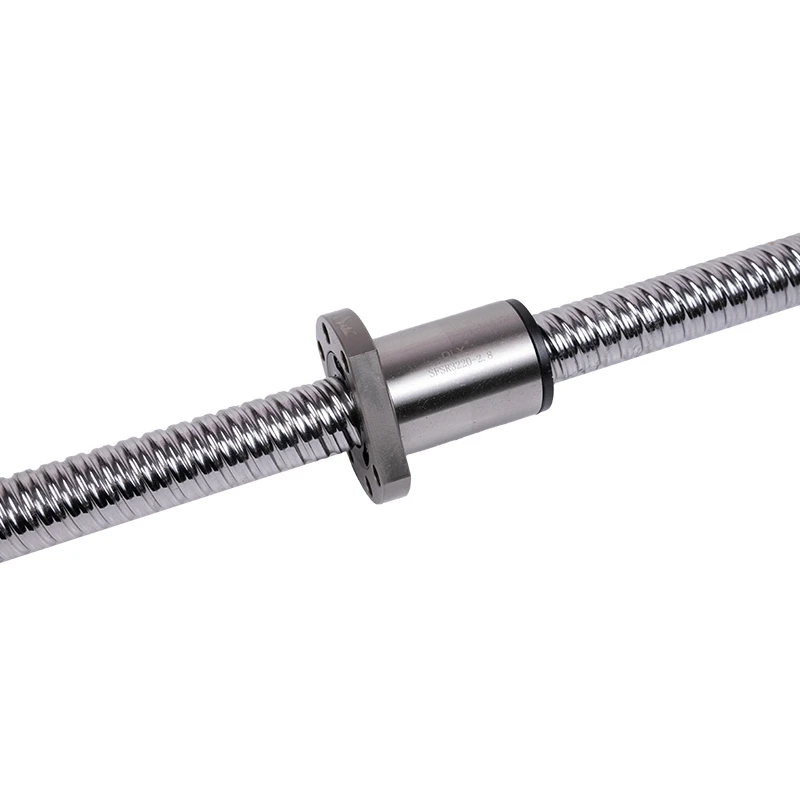

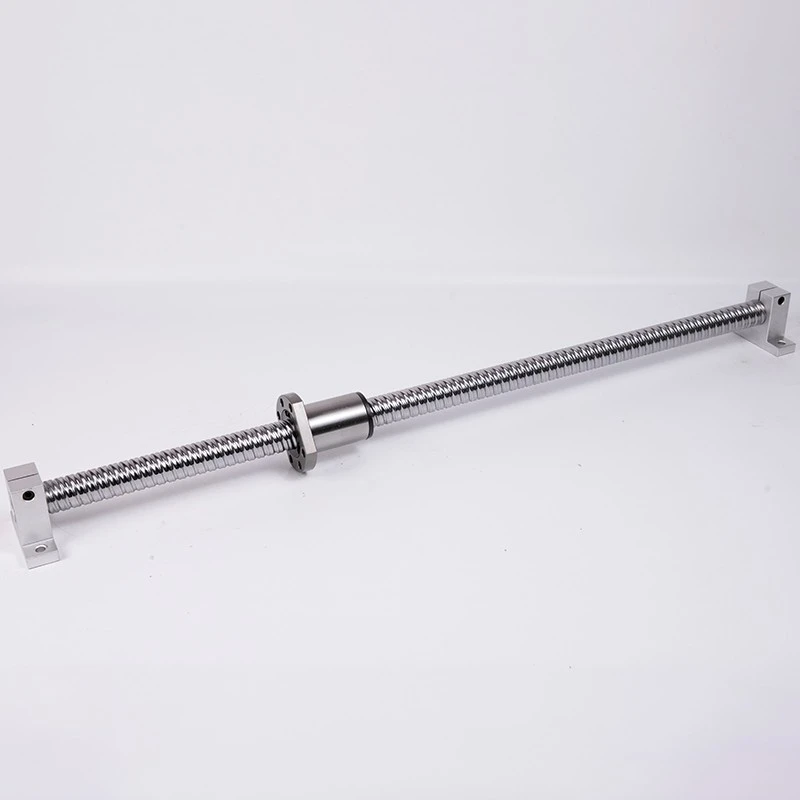

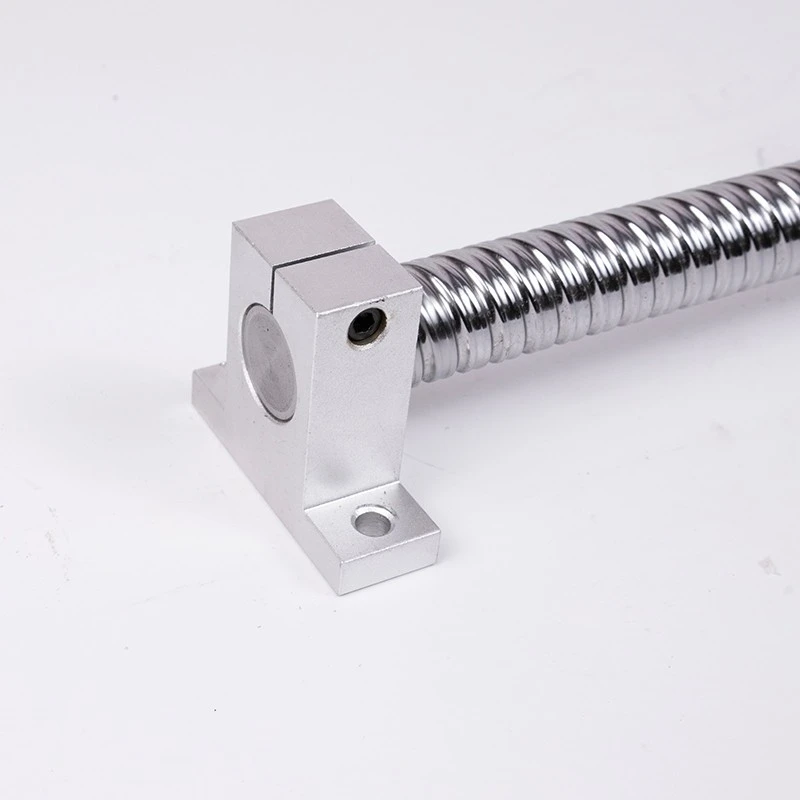

GECEYüksek Kurşunlu Vidalı Milhızlı ilerleme ve uzun-stroklu doğrusal hareket için tasarlanmıştır. Standart kurşunlu bilyalı vidalarla karşılaştırıldığında yüksek kurşunlu tasarım, somunun her vida dönüşünde daha uzun bir mesafe hareket etmesine olanak tanıyarak makinenin uygun motor hızı, yük ve destek koşulları altında daha hızlı ilerleme hızı elde etmesine yardımcı olur.
Ana tedarik kapsamı:
DLY, uyumlu somun, özelleştirilmiş toplam uzunluk, mil ucu işleme, pas önleyici koruma ve ihracat ambalajı içeren yüksek kurşunlu bilyalı vida düzenekleri sağlar. Yaygın seçenekler arasında SFE yüksek kurşun serisi ve çizim-tabanlı özelleştirilmiş büyük kurşun bilyalı vida düzenekleri yer alır.
Yüksek Kurşunlu Vidalı Ürün Özellikleri
| Ürün Tipi | Yüksek Kurşunlu Vidalı / Yüksek Hızlı Vidalı / Büyük Kurşunlu Vidalı |
| Ortak Seri | SFE serisi ve özelleştirilmiş yüksek kurşunlu bilyalı vida düzenekleri |
| Ortak Çap | 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Ortak Kurşun | 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 64mm ve özelleştirilmiş seçenekler |
| Doğruluk Derecesi | C7 haddelenmiş tip; İhtiyaca göre C5 zemin tipi mevcuttur |
| Vida Mili Malzemesi | S55C karbon çeliği |
| Bilyalı Somun Malzemesi | 20CrMo alaşımlı çelik |
| Yüzey Sertliği | HRC 58–62 |
| Son İşleme | BK/BF, FK/FF, EK/EF destek birimi işleme veya çizim-tabanlı özel işleme |
| Tipik Uygulama | Hızlı besleme ekseni, uzun-stroklu otomasyon, paketleme makineleri, lazer kesim ekipmanı, transfer sistemi, CNC yardımcı ekseni |
Neden Yüksek Kurşunlu Bilyalı Vida Kullanılmalıdır?
Bir ürünün temel avantajıyüksek kurşun vidalıdaha hızlı doğrusal harekettir. Giriş değeri, vida mili bir tam tur döndüğünde bilyalı somunun ne kadar uzağa hareket ettiği anlamına gelir. Örneğin, 20 mm'lik bir uç devir başına 20 mm hareket ederken, 40 mm'lik bir uç devir başına 40 mm hareket eder.
Uzun-stroklu makineler için daha büyük bir uç, eksenin daha düşük vida devir sayısıyla gerekli ilerleme hızına ulaşmasına yardımcı olabilir. Bu nedenle yüksek kurşunlu bilyalı vidalar, hareket verimliliğinin mikro-besleme çözünürlüğünden daha önemli olduğu hızlı besleme hareketi, transfer sistemleri ve otomasyon ekipmanları için sıklıkla seçilir.
Devir Başına Daha Hızlı Seyahat
Büyük uç tasarımı, her vida dönüşünde somunun daha uzağa hareket etmesine yardımcı olarak uygun uygulamalarda ilerleme hızını artırır.
Uzun Strok için Uygun
Yüksek uçlu vidalar, daha uzun hareket mesafelerinde tekrarlanan hareket gerektiren ekipmanlar için pratiktir.
Verimli Döner Şanzıman
Yuvarlanan temas yapısı sürtünmeyi azaltmaya yardımcı olur ve kayar vidalı aktarımla karşılaştırıldığında daha düzgün doğrusal hareketi destekler.
Yüksek Kurşun ve Standart Kurşun Bilyalı Vida
| Öğe | Yüksek Kurşunlu Vidalı Mil | Standart Kurşun Bilyalı Vida |
|---|---|---|
| Devir Başına Hareket | Vida devri başına daha uzun hareket | Vida devri başına daha kısa hareket |
| Ana Amaç | Hızlı ilerleme, hızlı aktarım, uzun-strok hareketi | Hassas konumlandırma, kontrollü besleme, genel iletim |
| Tipik Kurşun | Genellikle 10 mm ve üzeri | Genellikle 4mm, 5mm ve 10mm gibi daha küçük uç seçenekleri |
| Seçim Odağı | Hız, strok, kritik hız, destek yöntemi, somun yük değeri | Doğruluk, boşluk, sertlik, ilerleme çözünürlüğü, yük kapasitesi |
| Tipik Kullanım | Otomasyon transfer, paketleme makineleri, lazer kesim, hızlı yükleme ekseni | CNC besleme ekseni, ölçüm ekipmanı, genel makine iletimi |
Hızlı Hız Referansı
Yüksek kurşun seçimini anlamanın basit bir yolu teorik doğrusal hareketi hesaplamaktır:
Dakika başına doğrusal hareket=Uç × Vida Devri
Örnek: Eğer uç 40 mm ise ve vida 500 rpm'de dönüyorsa, teorik ilerleme hızı 40 × 500=20,000 mm/dak'dır. Gerçek kullanılabilir hızın yine de vida uzunluğunu, destek yöntemini, yükü, yağlamayı, hizalamayı ve makine sertliğini dikkate alması gerekir.
SFE Yüksek Kurşunlu Vidalı Boyut Tablosu
Birim: mm. Ben=Liderlik ediyorum. Da=Bilya Çapı. N=Devre Sayısı. Ca=Temel Dinamik Derecelendirme Yükü. Coa=Temel Statik Derecelendirme Yükü. K=Sertlik.
| Tip | d | I | baba | D | A | E | B | L | X | W | H | Q | N | ca | Kao | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFE1616-3 | 16 | 16 | 2.778 | 32 | 53 | 10.1 | 10 | 38 | 4.5 | 42 | 34 | M6 | 1.7×2 | 650 | 1280 | 19 |
| SFE1616-6 | 16 | 16 | 2.778 | 32 | 53 | 10.1 | 10 | 38 | 4.5 | 42 | 34 | M6 | 1.7×4 | 1180 | 2550 | 36 |
| SFE1632-3 | 16 | 32 | 3.175 | 34 | 55 | 10.5 | 10 | 34 | 5.5 | 45 | 36 | M6 | 0.7×2 | 410 | 680 | 21 |
| SFE1632-6 | 16 | 32 | 3.175 | 34 | 55 | 10.5 | 10 | 34 | 5.5 | 45 | 36 | M6 | 0.7×4 | 820 | 1360 | 41 |
| SFE2020-3 | 20 | 20 | 3.175 | 39 | 62 | 11.5 | 10 | 47 | 5.5 | 50 | 41 | M6 | 1.7×2 | 980 | 2140 | 25 |
| SFE2020-6 | 20 | 20 | 3.175 | 39 | 62 | 11.5 | 10 | 47 | 5.5 | 50 | 41 | M6 | 1.7×4 | 1780 | 4280 | 49 |
| SFE2040-3 | 20 | 40 | 3.175 | 38 | 58 | 11 | 10 | 41 | 5.5 | 48 | 40 | M6 | 0.7×2 | 455 | 880 | 25 |
| SFE2040-6 | 20 | 40 | 3.175 | 38 | 58 | 11 | 10 | 41 | 5.5 | 48 | 40 | M6 | 0.7×4 | 910 | 1760 | 49 |
| SFE2525-3 | 25 | 25 | 3.696 | 47 | 74 | 13 | 10 | 57 | 6.6 | 60 | 49 | M6 | 1.7×2 | 1470 | 3350 | 31 |
| SFE2525-6 | 25 | 25 | 3.696 | 47 | 74 | 13 | 12 | 57 | 6.6 | 60 | 49 | M6 | 1.7×4 | 2660 | 6690 | 60 |
| SFE2550-3 | 25 | 50 | 3.696 | 46 | 70 | 13 | 12 | 50 | 6.6 | 58 | 48 | M6 | 0.7×2 | 685 | 1380 | 31 |
| SFE2550-6 | 25 | 50 | 3.696 | 46 | 70 | 13 | 12 | 50 | 6.6 | 58 | 48 | M6 | 0.7×4 | 1370 | 2760 | 60 |
| SFE3232-3 | 32 | 32 | 4.762 | 58 | 92 | 16 | 12 | 71 | 9 | 74 | 60 | M6 | 1.7×2 | 2140 | 5260 | 40 |
| SFE3232-6 | 32 | 32 | 4.762 | 58 | 92 | 16 | 12 | 71 | 9 | 74 | 60 | M6 | 1.7×4 | 3890 | 10500 | 76 |
| SFE3264-3 | 32 | 64 | 4.762 | 58 | 92 | 15.5 | 12 | 62 | 9 | 74 | 60 | M6 | 0.7×2 | 1000 | 2130 | 40 |
| SFE3264-6 | 32 | 64 | 4.762 | 58 | 92 | 15.5 | 12 | 62 | 9 | 74 | 60 | M6 | 0.7×4 | 2000 | 4260 | 77 |
| SFE4040-3 | 40 | 40 | 6.350 | 73 | 114 | 19 | 15 | 89 | 11 | 93 | 75 | M6 | 1.7×2 | 3410 | 8820 | 49 |
| SFE4040-6 | 40 | 40 | 6.350 | 73 | 114 | 19 | 15 | 89 | 11 | 93 | 75 | M6 | 1.7×4 | 6200 | 17600 | 95 |
| SFE5050-3 | 50 | 50 | 7.938 | 90 | 135 | 21.5 | 20 | 107 | 14 | 112 | 92 | M6 | 1.7×2 | 5100 | 13800 | 60 |
| SFE5050-6 | 50 | 50 | 7.938 | 90 | 135 | 21.5 | 20 | 107 | 14 | 112 | 92 | M6 | 1.7×4 | 7260 | 27600 | 117 |
Yüksek Kurşun Vidalı Bilyalı Tablo Nasıl Okunur?
Yüksek uçlu bilyalı vida seçerken yalnızca model adını karşılaştırmayın. Aynı vida çapı farklı uç seçeneklerine, somun boyutlarına, yük değerlerine ve sertlik değerlerine sahip olabilir. Daha büyük bir uç, devir başına hareket mesafesini artırır, ancak son modelin yine de gerekli yük, strok, kurulum alanı, motor hızı ve destek yöntemiyle eşleşmesi gerekir.
| Çap d | Şaft mukavemetini, kritik hızı ve genel yük kapasitesini etkiler. |
| Kurşun I | Somunun vida devri başına ne kadar hareket edeceğini belirler. |
| baba | Somun sirkülasyon yapısında kullanılan bilya çapı. |
| D / A / L / W / H | Somun gövdesi ve flanş boyutları, somunun makine yapısına uyup uymadığını teyit etmek için kullanılır. |
| Q | Somun flanşına montaj dişi spesifikasyonu. |
| N | Somun yapısı ve yük performansıyla ilgili bilya devre numarası referansı. |
| Ca / Koa | Modeller arasındaki yük kapasitesini karşılaştırmak için kullanılan temel dinamik ve statik yük değeri. |
| K | Yük altında stabil konumlandırma gerektiren uygulamalar için sertlik referansı. |
Uygulama Gereksinimine Göre Model Seçimi
Kompakt Hızlı Besleme Ekseni
SFE1616, SFE1632 ve SFE2020 gibi modeller, kurulum alanının sınırlı olduğu ancak daha hızlı hareketin gerekli olduğu kompakt ekipmanlar için uygundur.
Uzun-Vuruşlu Transfer Hareketi
SFE2040, SFE2550 ve SFE3264 gibi modeller genellikle eksenin daha uzun hareket ve daha hızlı konumlandırma gerektirdiği durumlarda dikkate alınır.
Daha Yüksek Yükte Endüstriyel Hareket
Yüke, vida uzunluğuna ve destek yöntemine bağlı olarak daha büyük ekipmanlar için SFE4040 ve SFE5050 gibi daha büyük çaplı modeller seçilebilir.
Son İşleme ve Montaj Onayı
Yüksek kurşunlu bilyalı vida genellikle yalnızca vida modeline göre seçilmez. Mil ucu tasarımı aynı zamanda yatak desteğine, motor yuvasına, kaplin ve montaj yönüne de uygun olmalıdır. DLY mil uçlarını standart destek ünitelerine veya müşteri çizimlerine göre işleyebilir.
| İşleme Öğesi | DLY Neyi Onaylayabilir? |
|---|---|
| Destek Birimi Eşleştirmesi | BK/BF, FK/FF, EK/EF veya çizim-tabanlı uç işlemeyi destekler. |
| Toplam Uzunluk ve Diş Uzunluğu | Gerekli seyahat ve montaj yapısına göre kesme ve işleme. |
| Motor Bağlantısı | Mil ucu boyutları kaplin deliğine ve motor mil boyutuna göre kontrol edilebilir. |
| Somun Eşleştirme | Bilyalı vida ve somun, daha düzgün hareketi desteklemek için sevkıyattan önce eşleştirilir. |
| Yüzey Koruma | İhracat teslimatı için pas önleyici yağ, koruyucu ambalaj, karton veya tahta sandık ambalajı. |
Tipik Uygulamalar
Yüksek kurşunlu bilyalı vidalar esas olarak makinenin hızlı harekete, tekrarlanan beslemeye ve uzun yola ihtiyaç duyduğu durumlarda seçilir. Mikro-besleme çözünürlüğünün hızdan daha önemli olduğu uygulamalar için standart bir kurşun veya hassas taşlanmış bilyalı vida daha uygun olabilir.
Paketleme Makineleri
Hızlı itme, besleme, etiketleme ve tekrarlanan doğrusal transfer hareketi için kullanılır.
Lazer Kesim Ekipmanları
Uzun bir strok boyunca hızlı harekete ihtiyaç duyan yardımcı konumlandırma eksenleri için uygundur.
Otomasyon Transfer Sistemleri
Yükleme, boşaltma, ayıklama ve malzeme taşıma ekipmanlarında kullanılır.
CNC Hızlı Besleme Ekseni
Kesme, sıkıştırma veya işleme öncesinde hızlı konumlandırmanın gerekli olduğu yerlerde uygulanır.
Neden Yüksek Kurşunlu Bilyalı Vidaları DLY'den Tedarik Etmelisiniz?
DLY, bilyalı vidalar, bilyalı somunlar, doğrusal kılavuzlar, doğrusal miller ve destek birimleri dahil olmak üzere hassas doğrusal hareket bileşenlerine odaklanır. Yüksek kurşunlu bilyalı vida siparişleri için ekibimiz üretimden önce kurşunun, somun boyutlarının, destek ünitesi eşleşmesinin ve mil ucu işlemenin onaylanmasına yardımcı olabilir.
| Model Onayı | Uygulama gereksinimlerine göre çapı, kurşunu, somun boyutunu, yük değerini ve sertliği doğrulayın. |
| Özel İşleme | BK/BF, FK/FF, EK/EF veya müşteri çizimlerine göre mil ucu işlemeyi destekleyin. |
| Somun Eşleştirme | Bilyalı vida ve somun sevkıyattan önce eşleştirilebilir ve kontrol edilebilir. |
| Esnek Sipariş Desteği | Proje talebine göre numune siparişlerini ve seri üretimi desteklemek. |
| İhracat Ambalajı | Pas önleyici yağ, koruyucu ambalaj ve uluslararası teslimata uygun ambalaj. |
Yüksek uçlu bilyalı vida seçerken yardıma mı ihtiyacınız var?
Çapınızı, kurşununuzu, toplam uzunluğunuzu, hız gereksiniminizi, yük durumunuzu ve son işleme çiziminizi bize gönderin. DLY, uygun modelin onaylanmasına ve teklif desteği sağlanmasına yardımcı olabilir.
WhatsApp:+86 166 0578 8856| E-posta:dlyexport2@dlybearing.com
SSS
S1: Yüksek kurşunlu bilyalı vida, SFE bilyalı vidayla aynı mıdır?
Tam olarak değil. SFE, yaygın olarak kullanılan yüksek uçlu bilyalı vida serilerinden biridir, ancak "yüksek uçlu bilyalı vida", kurşun ve hareket gereksinimini tanımlar.
S2: 20 mm kurşun, 40 mm kurşun ve 50 mm kurşun arasında nasıl seçim yapabilirim?
Gerekli doğrusal hıza, motor hızına, strok uzunluğuna, yüke ve konumlandırma gereksinimine göre seçim yapın. Daha büyük bir uç, devir başına daha uzun hareket mesafesi sağlar, ancak tüm sistemin yine de yükü, destek yöntemini ve çalışma stabilitesini kontrol etmesi gerekir.
S3: Şaft uçlarını DLY işleyebilir mi?
Evet. DLY, vidalı mil uçlarını BK/BF, FK/FF, EK/EF destek ünitelerine veya müşteri çizimlerine göre işleyebilir.
S4: Ca, Coa ve K arasındaki fark nedir?
Ca temel dinamik derecelendirme yüküdür, Coa temel statik derecelendirme yüküdür ve K sertlik referansıdır. Bu değerler, farklı yüksek uçlu bilyalı vida modelleri arasındaki yük ve sağlamlığın karşılaştırılmasına yardımcı olur.
S5: Özelleştirilmiş yüksek kurşun bilyalı vida sipariş edebilir miyim?
Evet. DLY, çiziminize veya makine ihtiyacınıza göre özelleştirilmiş uzunluk, uç onayı, somun eşleştirme, mil ucu işleme ve ihracat paketlemeyi destekleyebilir.
