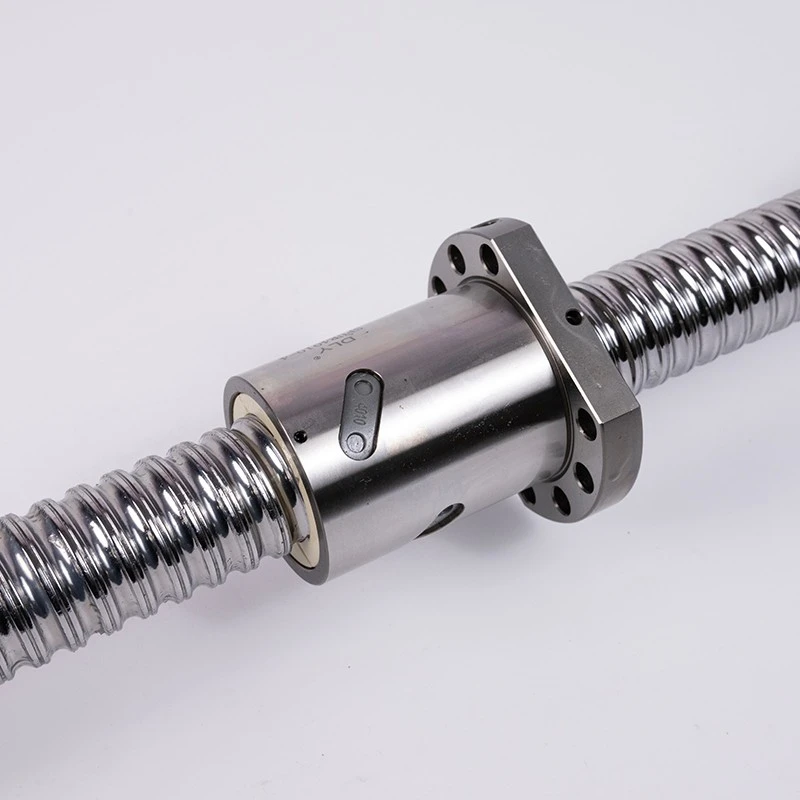

Yüksek Yüklü Endüstriyel Doğrusal Hareket için Ağır Hizmet Bilyalı Vidası
Ağır hizmet tipi bilyalı vida, doğrusal hareket sisteminin daha yüksek eksenel yük taşıması, sağlamlığı koruması ve tekrarlanan çalışma döngüleri altında güvenilir şekilde çalışması gereken endüstriyel ekipmanlar için tasarlanmıştır. Yaygın olarak büyük CNC makinelerinde, pres ekipmanlarında, enjeksiyon kalıplama makinelerinde, kaldırma eksenlerinde, ağır otomasyon sistemlerinde ve sıradan küçük- çaplı bilyalı vidaların yeterli yük kapasitesi sağlayamadığı diğer makinelerde kullanılır.
DLY, geniş çap seçenekleri, güçlendirilmiş somun yapıları, özel uzunluk, uç işleme ve model seçim desteği ile ağır yük vidalı milleri sağlar. Alıcılar için önemli olan yalnızca daha büyük bir vida seçmek değil, aynı zamanda yük yönünü, strok uzunluğunu, ucu, destek yöntemini, somun yapısını ve montaj sağlamlığını da teyit etmektir.
Bir Bilyalı Vidayı Ağır Hizmet Kullanımına Uygun Hale Getiren Nedir?
Ağır hizmet tipi bilyalı vida yalnızca daha büyük çapla tanımlanmaz. Gerçek ekipmanlarda ağır iş performansı, vida çapı, kurşun, somun yapısı, ön yük, destek yatağı düzeni, yuvarlanma yolu sertliği, yağlama ve makine gövdesi sertliğinin kombinasyonuna bağlıdır.
Sistem yüksek eksenel kuvvet taşıdığında veya ağır bir çalışma tablasını hareket ettirdiğinde vidanın deformasyona direnmesi ve sabit ilerleme hareketini sürdürmesi gerekir. Çap çok küçükse, destek yöntemi zayıfsa veya somun açıklığı uygun değilse makinede titreşim, konumlandırma sapması, anormal gürültü veya kısalmış servis ömrü ortaya çıkabilir.
Daha Yüksek Eksenel Yük Kapasitesi
Daha büyük çap ve uygun somun yapısı, vidanın daha ağır ilerleme kuvveti ve makine yükü taşımasına yardımcı olur.
Yük Altında Daha İyi Sertlik
Ağır yük ekseni, sapmayı azaltmak ve sabit hareket doğruluğunu korumak için yeterli vida sertliğine ihtiyaç duyar.
Güvenilir Uzun-Süreli Çalışma
Doğru ön yükleme, yağlama ve destek yatağı tasarımı, sürekli endüstriyel kullanımda servis ömrünün uzatılmasına yardımcı olur.
Ağır Hizmet Bilyalı Vida Seçim Parametreleri
Ağır yük uygulamaları yalnızca model numarasına göre değil, çalışma koşullarına göre seçilmelidir. Ağır hizmet tipi bir bilyalı vida seçmeden önce, alıcıların yükü, hızı, stroku, ilerlemeyi, destek yöntemini ve makinenin tek somuna mı yoksa çift somun yapısına mı ihtiyacı olduğunu doğrulaması gerekir.
| Parametre | Ortak Seçim | Ağır Hizmet Makinalarında Neden Önemlidir? |
|---|---|---|
| Vida Çapı | Yüke göre büyük çap | Çap, eksenel yük kapasitesini, sertliği, kritik hızı ve titreşim direncini etkiler. |
| Yol göstermek | İtki için küçük ilerleme, hız için daha büyük ilerleme | Kurşun, besleme hızı, motor torku ve mekanik avantaj arasındaki dengeyi değiştirir. |
| Somun Yapısı | Tek somun veya DFU çift somun | Daha yüksek sertlik ve boşluk kontrolü gerektiğinde çift somun yapıları sıklıkla kullanılır. |
| Doğruluk Derecesi | C7 / C5 isteğe bağlı | Konumlandırma ihtiyacına, makine tipine ve bütçeye göre seçim yapın. |
| Destek Yöntemi | Sabit-desteklenir veya düzeltilir-sabit | Destek yöntemi vida stabilitesini, kullanılabilir hızı ve ağır-yük ilerleme doğruluğunu etkiler. |
| Son İşleme | Çizimle özelleştirilmiş | Mil ucunun destek yatakları, kaplin, kilit somunu ve makine çerçevesiyle eşleşmesi gerekir. |
Ağır Hizmet Bilyalı Vidaların Yaygın Olarak Kullanıldığı Yerler
Ağır hizmet tipi bilyalı vidalar, makine ekseninin büyük bir çalışma tablasını, pres kafasını, kalıp platformunu, kaldırma ünitesini veya endüstriyel mekanizmayı sabit doğrusal kuvvetle hareket ettirmesi gerektiğinde kullanılır. Bu uygulamalar genellikle sıradan otomasyon eksenlerinden daha güçlü bir sağlamlık gerektirir.
Ağır CNC Makineleri
Portal freze makinelerinde, zemin delme makinelerinde, işleme merkezlerinde ve büyük ilerleme eksenlerinde kullanılır.
Pres ve Şekillendirme Ekipmanları
Basınç oluşturma, kalıp ayarlama, sıkma hareketi ve yüksek-itme kuvvetine sahip konumlandırma sistemleri için uygundur.
Enjeksiyon Kalıplama Makineleri
Endüstriyel üretimde güçlü eksenel kuvvet, sabit hareket ve tekrarlanan konumlandırmanın gerekli olduğu yerlerde kullanılır.
Ağır Otomasyon ve Kaldırma Eksenleri
Transfer ekipmanlarında, kaldırma platformlarında, endüstriyel armatürlerde ve büyük doğrusal hareket sistemlerinde uygulanır.
Ağır Yük için Tek Somun mu yoksa DFU Çift Somun mu?
Ağır hizmetlerde somun yapısı en önemli kararlardan biridir. Genel yük aktarımı için tek bir somun yeterli olabilirken, makinenin daha yüksek eksenel sağlamlığa, daha iyi boşluk kontrolüne ve daha kararlı tekrarlanan konumlandırmaya ihtiyaç duyduğu durumlarda genellikle DFU çift somun yapısı dikkate alınır.
| Somun Tipi | Ana Karakter | Uygun Ağır Hizmet Kullanımı | Alıcı Hatırlatma |
|---|---|---|---|
| Tek Somun | Kompakt yapı, daha basit kurulum | Genel endüstriyel iletim, orta-yük ekipmanı, alan-sınırlı eksenler. | Açıklık ve sertliğin makine gereksinimlerini karşılayıp karşılamadığını kontrol edin. |
| DFU Çift Somun | Daha iyi ön yükleme ve sertlik kontrolü için iki{0}}somun yapısı | Ağır yük besleme ekseni, takım tezgahları, yüksek-sert endüstriyel konumlandırma. | Yeterli kurulum alanı ve doğru ön yük ayarı gerektirir. |
Büyük Çap ve Uzun Vuruşlu Tasarımda Dikkat Edilecek Hususlar
Ağır hizmet ekipmanları genellikle daha büyük vida çapına ve daha uzun stroka ihtiyaç duyar. Ancak uzun ve ağır bir bilyalı vidanın kritik hız, burkulma yükü, destek yatağı yapısı ve montaj düzgünlüğü açısından kontrol edilmesi gerekir. Çapı artırmak tek başına her uzun-strok sorununu çözemez.
Uzun hareket eksenleri için destek yöntemi ve makine şasisinin sağlamlığı özellikle önem kazanmaktadır. Vida çok uzunsa, yetersiz destekleniyorsa veya yanlış hizalanmışsa, vida doğru üretilse bile titreşim ve gürültü ortaya çıkabilir.
Kritik Hız
Daha uzun vidaların kullanılabilir dönüş hızı daha düşüktür, bu nedenle destek tipi ve vida uzunluğu kontrol edilmelidir.
Bükülme Yükü
Yükleri itmek için vidanın bükülmeden veya stabiliteyi kaybetmeden sıkıştırmaya direnmesi gerekir.
Destek Rulman Düzenlemesi
Sabit-sabit destek sağlamlığı artırabilirken, sabit-desteklenen yapılar bazı orta-yük eksenleri için yeterli olabilir.
Kurulum Hizalaması
Vida, kılavuz ray ve kaplin arasındaki yanlış hizalama anormal yük oluşturabilir ve servis ömrünü kısaltabilir.
Ağır Hizmet Bilyalı Vida Malzemesi ve Yüzey Sertliği
Ağır yük bilyalı vidaları, tekrarlanan yuvarlanma teması altında aşınmaya direnmek için sabit malzeme mukavemeti ve sertleştirilmiş yuvarlanma yolları gerektirir. DLY, modele, parti ihtiyacına ve uygulama koşullarına göre uygun mil ve somun malzemeleriyle ağır hizmet vidalı milleri sağlayabilir.
| Öğe | Tipik Gereksinim | Ağır Hizmet Kullanımında İşlev |
|---|---|---|
| Vida Mili Malzemesi | Modele göre rulman çeliği veya uygun karbon çeliği | Endüstriyel kullanım için güç, stabilite ve işlenebilirlik sağlar. |
| Somun Malzemesi | Alaşımlı çelik veya uyumlu somun malzemesi | Bilya dolaşımını, yük aktarımını ve{0}uzun süreli aşınma direncini destekler. |
| Yüzey Sertliği | HRC 58–62 | Sertleştirilmiş yuvarlanma yolları, tekrarlanan ağır yük hareketleri altında aşınma direncinin artırılmasına yardımcı olur. |
| Yağlama | Makine tasarımına göre gres veya sıvı yağlama | Sürtünmeyi, sıcaklık artışını ve erken aşınmayı azaltır. |
Ağır Hizmet Bilyalı Vidaları Satın Almadan Önce Neleri Onaylamanız Gerekir?
Ağır hizmet tipi bilyalı vida projeleri genellikle standart küçük bilyalı vida siparişlerinden daha fazla teknik onay gerektirir. DLY'nin doğru modeli ve teklifi önermesine yardımcı olmak için lütfen mümkün olduğunda aşağıdaki bilgileri sağlayın.
| Bilgi | Örnek | Neden Yardımcı Olur? |
|---|---|---|
| Yük Durumu | Eksenel yük, dikey yük, baskı kuvveti | Çapın, somun yapısının ve güvenlik payının seçilmesine yardımcı olur. |
| İnme ve Uzunluk | Toplam uzunluk, iplik uzunluğu, etkili hareket | Kritik hız, burkulma ve işleme tasarımı için önemlidir. |
| Hız Gereksinimi | mm/dak, rpm, çalışma döngüsü | Potansiyel müşteri ve destek yönteminin seçilmesine yardımcı olur. |
| Kurulum Yönü | Yatay, dikey, eğimli | Dikey eksenlerde yük, frenleme ve geriye doğru sürüş riskine-özel dikkat gösterilmesi gerekir. |
| Son İşleme Çizimi | Rulman yuvası, diş, kama yuvası, kaplin çapı | Vidanın makineye ve destek ünitelerine doğru şekilde oturmasını sağlar. |
Ağır Hizmet Bilyalı Vida Seçiminde Yaygın Hatalar
Ağır hizmet tipi bilyalı vida seçimi hataları, vidanın çoğunlukla büyük ekipmanlara takılması nedeniyle pahalı olabilir. Yanlış model seçimi yetersiz itme kuvvetine, titreşime, zor kuruluma veya sık bakıma neden olabilir.
Sadece Artan Çap
Daha büyük bir çap yardımcı olur, ancak destek yöntemi, kurşun ve somun yapısının da yüke uygun olması gerekir.
Destek Rulmanlarının Göz ardı Edilmesi
Zayıf destek yatakları, vidanın kendisi güçlü olsa bile eksenel hareket ve titreşim oluşturabilir.
Yalnızca Hız İçin Liderliği Seçmek
Büyük uç hızı artırır ancak itme avantajını azaltabilir ve yeterli motor torku gerektirir.
Son Çizim Onayı Yok
Ağır vidaların üretimden sonra değiştirilmesi zordur, bu nedenle sipariş vermeden önce son işlemenin dikkatlice onaylanması gerekir.
Ağır Hizmet Bilyalı Vida Alıcıları için DLY Desteği
DLY, model seçimi, uzunluk onayı, somun yapısı iletişimi, son işleme incelemesi ve ihracat tedariği ile ağır iş vidalı alıcılarını destekler. Ağır sanayi projelerinde amacımız, müşterilerimizin kurulum riskini azaltmalarına ve gerçek çalışma koşullarına uygun bir vida seçmelerine yardımcı olmaktır.
- Büyük çaplı ve ağır yük bilyalı vida seçimi desteği.
- Daha yüksek sertlik ve boşluk kontrolü için DFU çift somun seçenekleri.
- Endüstriyel ekipmanlar için özel uzunluk ve çizim-tabanlı uç işleme.
- Yük, kurşun, strok, destek yöntemi ve kurulum yönüne ilişkin teknik iletişim.
- Makine üreticileri, distribütörler ve proje alıcıları için fabrikadan-doğrudan tedarik.
Ağır Hizmet Bilyalı Vida Hakkında SSS
1. Ağır hizmet tipi bilyalı vida nedir?
Ağır hizmet tipi bilyalı vida, daha yüksek eksenel yük, daha iyi sağlamlık ve kararlı endüstriyel doğrusal hareket için tasarlanmıştır. Ağır CNC makinelerinde, pres ekipmanlarında, enjeksiyon makinelerinde ve kaldırma sistemlerinde sıklıkla kullanılır.
2. Daha büyük çap her zaman daha mı iyidir?
Her zaman değil. Daha büyük çap, sağlamlığı ve yük kapasitesini artırır ancak kurşun, destek yöntemi, somun yapısı, montaj alanı ve motor torku da dikkate alınmalıdır.
3. DFU çift somunlu bilyalı vidayı ne zaman seçmeliyim?
DFU çift somunlu bilyalı vidalar, makinenin daha yüksek eksenel sağlamlığa, daha iyi boşluk kontrolüne ve daha ağır yük altında stabil tekrarlanan konumlandırmaya ihtiyaç duyduğu durumlarda uygundur.
4. Ağır iş bilyalı vida uçlarını çizimlere göre DLY işleyebilir mi?
Evet. DLY mil uçlarını destek yatakları, kontra somunlar, kaplinler, motor bağlantısı ve makine şase çizimlerine göre işleyebilmektedir.
5. Ağır hizmet tipi bilyalı vida teklifi için hangi bilgiler gereklidir?
Lütfen yük durumunu, vida çapını ve biliniyorsa ucu, toplam uzunluğu, hareket strokunu, montaj yönünü, destek yöntemini, miktarını ve uç işleme çizimini sağlayın.
Ağır Hizmet Bilyalı Vida Fiyatını DLY'den Alın
Yük ihtiyacınızı, vida çapını, ucunu, uzunluğunu, strokunu, destek yöntemini, montaj yönünü ve uç işleme çiziminizi bize gönderin. DLY, endüstriyel ekipmanınız için uygun ağır iş bilyalı vidasını onaylamanıza yardımcı olacaktır.
